近年來，電機的軟啟動器的發展愈發加快，大家都認識到了軟起動對電機的保護作用，今天，西安泰富西瑪電機技術人員來帶大家了解一下電機軟起動器的主接線種類和常見故障。
一、電機軟啟動器的主要接線方法：
1、在線型：
      所有軟啟動器的控制器都是有電動機過載保護的功能，當軟啟動器在線運行的時候軟，啟動器的控制器能對電機的過載現象進行保護，不能加裝熱過載繼電器。由于經過可控硅后的的電流諧波的電流是非常大的，所以不能加裝電子式的熱過載繼電器，否則熱繼的誤動作會使系統不能正常的工作。由于可控硅比較昂貴且更換比較困難，所以為了保護可控硅應該用快速熔斷器來防止軟啟動器的下口發生短路燒毀可控硅。
2、旁路型：
      旁路運行軟啟動器，離開旁路接觸器是無法運行的，所以在兩種主接線方案里都有。對于軟啟動器上口的接觸器的作用和在線運行方式下作用相同在此不再重復。著重說明的是熱繼電器，把它安方在旁路接觸器的下口，不通過起動電流最好，尤其是電子熱繼電器，由于經過軟啟動器后電流諧波很大能干擾電子熱繼電器誤動作而使電機停車。另外因?yàn)榭煽毓璧亩虝r工作沒必要安裝快速熔斷器，所以在主結線方案里沒有加裝快速熔斷器。
3、內置旁路型：
      它的主接線和在線型的大致相同，唯一的優點是因?yàn)榭煽毓璧亩虝r工作沒必要安裝快速熔斷器。      電動機的過載保護是有軟啟動器的控制器實現的，它不僅在功能和性能上超過電子熱繼電器，而且不會因主回路的諧波電流及外界的干擾而誤動作。
二、電機軟啟動器的常見故障

      目前國內的軟起動器生產廠家很多，大都是旁路型的，產品的可靠性與世界知名品牌相比差距越來越小，市場份額已經超過國外品牌。本人多年來從事軟啟動的應用和研究，在大量的實踐中得到了一些體會，在此與大家分享。
軟啟動器的故障大體分如下幾種：
1、電動機起不來：
電動機起不來的原因大致分兩種情況：
      一是六只可控硅的其中一只觸發不可靠或是不導通，此時一相電路通過的是半波直流，電動機的兩相繞組通過的直流對電動機起到了制動作用，不僅電機起不來，嚴重的還會燒毀電機和可控硅。
      二是啟動參數或啟動曲線不合適造成電機起不來，這是常見故障。前者在使用過程當中會發生，但幾率低于接觸器的故障率。后者多發生在第一次投運調試，調試好以后就不會出現。多數的廠家不會出現此現象，啟動程序性能好，出廠值設定的適用性強。只有很少廠家的產品需要廠家自己去調試。
2、可控硅燒毀：

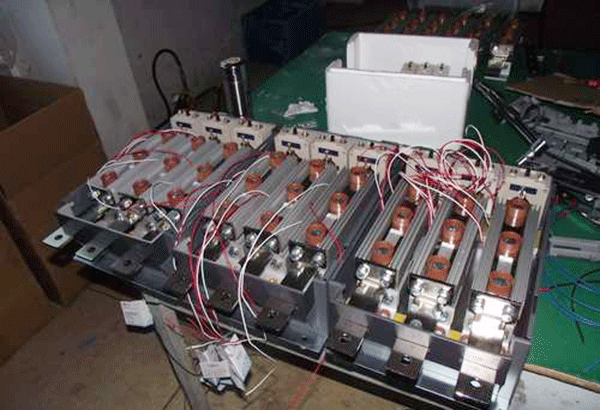

      可控硅擊穿或爆炸，此類故障不分國內外品牌，因廠家而易，但都比接觸器的故障率低，而且主要問題出現在餅式可控硅的安裝工藝上。
3、控制器燒損：
      相對于軟啟動器來講，控制器燒毀故障是最嚴重的。有的廠家此類故障造成的返修率已超過30%。進口的或合資的廠家此類問題不多見。主要是控制器的電源和觸發電路以及輸入電路三部分容易燒毀。
4、軟啟動器誤動作：
      電動機在運行的裝態下因軟起動器受干擾而停機在停止?fàn)顟B(tài)下因軟起動器受干擾而起動是時有發生，前者較普遍，后者只有兩個品牌發生過。究其原因，一是產品質量問題，二是和線路布局有關。但是凡是進口或合資的軟啟都沒有上述現象，國產品牌中此問題比較多。　
5、軟啟動器內部插接件接觸不良：
      軟啟動器內部插接件選用本來不是問題，這是國內廠家容易忽略的問題，經常出現故障。進口或合資廠家都不犯此類的錯誤。

      以上呢，就是電機軟啟動器主接線種類的常見的故障，更多有關于軟起動和變頻器的內容，請繼續關注西諾爾電氣。
